Care este cerința privind raza de îndoire pentru îmbinarea prin sudură cu priză pe o conductă curbă?

Care este cerința privind raza de îndoire pentru îmbinarea prin sudură cu priză pe o conductă curbă?

În calitate de furnizor experimentat de fitinguri de sudură, am întâlnit numeroase întrebări cu privire la cerințele privind raza de îndoire pentru aceste fitinguri pe conducte curbe. Acest subiect este crucial, deoarece are un impact direct asupra performanței, siguranței și longevității sistemului de conducte. În această postare pe blog, voi aprofunda aspectele cheie ale cerințelor privind raza de îndoire pentru fitingurile de sudură cu priză pe conducte curbe, oferindu-vă informații valoroase pentru a lua decizii informate.

Înțelegerea fitingurilor de sudură prin priză

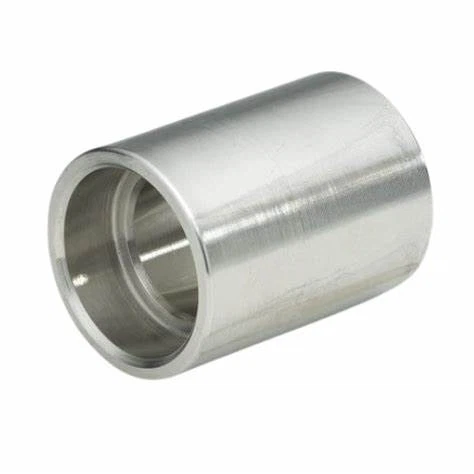

Înainte de a discuta cerințele razei de îndoire, să înțelegem pe scurt ce sunt fitingurile de sudură cu priză. Fitingurile de sudură cu mufă sunt folosite pentru a conecta țevi prin introducerea țevii într-un capăt de mufă al fitingului și apoi sudând în jurul îmbinării. Ele sunt utilizate în mod obișnuit în aplicații de înaltă presiune și temperatură ridicată, precum și în sistemele în care o conexiune etanșă este esențială. Unele tipuri comune de fitinguri de sudură cu priză includCuplaj de reducere pentru sudare prin priză,Socket Welding Welding Boss, șiCruce de sudare prin priză.

Importanța razei de îndoire

Raza de îndoire a unei conducte curbate se referă la raza arcului format de linia centrală a conductei. Joacă un rol vital în determinarea distribuției tensiunilor, a caracteristicilor de curgere și a integrității structurale a sistemului de conducte. Când utilizați fitinguri de sudură cu mufă pe o conductă curbă, raza de îndoire trebuie luată în considerare cu atenție pentru a asigura o potrivire, aliniere și performanță adecvate a fitingurilor.

Factori care afectează cerințele pentru raza de curbură

Mai mulți factori influențează cerințele privind raza de îndoire pentru fitingurile de sudură cu mufă pe conducte curbe. Acești factori includ:

1. Diametrul conductei: Țevile cu diametru mai mare necesită, în general, o rază de îndoire mai mare pentru a evita solicitarea excesivă și deformarea în timpul îndoirii. Pe măsură ce diametrul țevii crește, crește și concentrația de tensiuni la cot, ceea ce poate duce la fisurarea sau defectarea țevii și a fitingurilor.
2. Grosimea peretelui: Țevile cu pereți mai groși pot rezista la solicitări mai mari și pot permite o rază de îndoire mai mică în comparație cu țevile cu pereți mai subțiri. Cu toate acestea, este important să vă asigurați că procesul de îndoire nu provoacă subțierea sau deformarea excesivă a peretelui țevii, ceea ce poate compromite integritatea țevii și a fitingurilor.
3. Proprietățile materialelor: Materialele diferite au proprietăți mecanice diferite, cum ar fi limita de curgere, rezistența la tracțiune și ductilitatea. Aceste proprietăți afectează capacitatea țevii și fitingurilor de a rezista la solicitările de încovoiere. De exemplu, materialele cu ductilitate mai mare pot tolera o deformare mai mare fără fisurare, permițând o rază de îndoire mai mică.
4. Standarde și coduri de proiectare: Diverse standarde și coduri de proiectare, cum ar fi ASME B31.3 (Process Piping) și ASME B31.1 (Power Piping), oferă linii directoare și cerințe pentru raza de îndoire a sistemelor de conducte. Aceste standarde asigură siguranța și fiabilitatea sistemului de conducte și trebuie respectate la selectarea razei de îndoire a fitingurilor de sudură prin mufă.

Ghid pentru raza de curbură recomandată

Pe baza standardelor din industrie și a celor mai bune practici, următoarele sunt câteva linii directoare generale pentru raza de îndoire a fitingurilor de sudură cu mufă pe conducte curbe:

1. Raza minimă de îndoire: Raza minimă de îndoire este de obicei specificată ca un multiplu al diametrului țevii. Pentru majoritatea aplicațiilor, se recomandă o rază de îndoire minimă de 3 până la 5 ori diametrul țevii. Totuși, aceasta poate varia în funcție de factorii menționați mai sus și de cerințele specifice ale proiectului.
2. Raza maximă de îndoire: Deși nu există o rază de îndoire maximă strictă, este important să vă asigurați că raza de îndoire nu este prea mare, deoarece acest lucru poate duce la secțiuni drepte excesive între coturi, ceea ce poate crește lungimea totală și costul sistemului de conducte.
3. Uniformitatea îndoirii: Raza de îndoire trebuie să fie uniformă pe toată lungimea curbei pentru a asigura o distribuție constantă a tensiunilor și caracteristici de curgere. Orice nereguli sau variații ale razei de îndoire pot duce la concentrații de tensiuni și o potențială defecțiune a țevii și fitingurilor.

Impactul razei de îndoire incorectă

Utilizarea unei raze de îndoire incorectă pentru fitingurile de sudură prin mufă pe o conductă curbă poate avea mai multe consecințe negative, inclusiv:

1. Concentrarea stresului: O rază de îndoire necorespunzătoare poate cauza concentrarea tensiunilor la cot, ceea ce poate duce la crăpare, defecțiune la oboseală sau scurgeri ale țevii și fitingurilor. Acest lucru poate compromite siguranța și fiabilitatea sistemului de conducte și poate duce la reparații costisitoare sau timpi de nefuncționare.
2. Potrivire și aliniere slabe: Dacă raza de îndoire este prea mică, țeava s-ar putea să nu se potrivească corect în mufa fitingului, rezultând o îmbinare de sudură slabă și potențiale scurgeri. Pe de altă parte, dacă raza de îndoire este prea mare, este posibil ca fitingul să nu se alinieze corect cu țeava, ceea ce poate duce, de asemenea, la o îmbinare slabă de sudură și la o performanță redusă.
3. Perturbarea fluxului: O rază de îndoire incorectă poate perturba fluxul de fluid în conductă, provocând turbulențe, cădere de presiune și eficiență redusă. Acest lucru poate afecta performanța sistemului și poate necesita energie suplimentară pentru a menține debitul dorit.

Asigurarea unei raze de curbare adecvate

Pentru a asigura raza de îndoire adecvată a fitingurilor de sudură cu mufă pe o conductă curbă, trebuie să luați următorii pași:

1. Analiza Ingineriei: Efectuați o analiză tehnică detaliată a sistemului de conducte pentru a determina raza de îndoire adecvată pe baza factorilor menționați mai sus. Aceasta poate implica utilizarea software-ului de proiectare asistată de calculator (CAD) sau consultarea unui inginer profesionist.
2. Controlul calității: Implementați măsuri stricte de control al calității în timpul procesului de îndoire pentru a vă asigura că raza de îndoire îndeplinește cerințele specificate. Aceasta poate include utilizarea echipamentelor de îndoire de precizie, efectuarea de inspecții regulate și efectuarea de teste nedistructive (NDT) pentru a detecta orice defecte sau nereguli.
3. Instalare corectă: Urmați instrucțiunile producătorului și cele mai bune practici din industrie atunci când instalați fitingurile de sudură cu mufă pe conducta curbată. Asigurați-vă că țeava este aliniată și susținută corespunzător în timpul procesului de sudare pentru a minimiza stresul și deformarea.

Concluzie

În concluzie, cerința pentru raza de îndoire pentru fitingurile de sudură cu priză pe o conductă curbă este un factor critic care trebuie luat în considerare cu atenție pentru a asigura performanța, siguranța și longevitatea sistemului de conducte. Înțelegând factorii care afectează raza de îndoire, respectând instrucțiunile recomandate și luând măsuri adecvate pentru a asigura îndoirea și instalarea corespunzătoare, puteți minimiza riscul de defecțiune și puteți asigura un sistem de conducte fiabil și eficient.

Dacă aveți întrebări sau aveți nevoie de asistență suplimentară cu privire la cerințele privind raza de îndoire pentru fitingurile de sudură prin mufă sau orice alt aspect al produselor noastre, nu ezitați să ne contactați. Ne angajăm să vă oferim fitinguri de sudură prin mufă de înaltă calitate și asistență tehnică expertă pentru a vă satisface nevoile specifice.

Referințe

• ASME B31.3 - Conducte de proces
• ASME B31.1 - Conducte de alimentare
• Manual de montare a conductelor
