Caracteristici
● Structura simplă, ușor de instalat.
● Diverse forme de suprafețe de etanșare, inclusiv față ridicată (RF), față concavă (FM), față convexă (M), limbă și canelură (T), canelură (G) și complet plană (FF).
● O gamă largă de diametre, potrivită pentru conductele de la DN10 la DN600.
● Evaluare de presiune medie pentru sistemele de conducte de la PN2.5 la PN40 sau clasa 150 la 1500.
● Conexiunile de sudură prin priză asigură proprietăți de rezistență ridicată și etanșare.
● Sunt potrivite pentru sistemele de conducte care sunt supuse fluctuațiilor de înaltă presiune și temperatură.
● În mod obișnuit, formele de suprafață de etanșare includ o suprafață ridicată (RF), o suprafață întunecată (MFM), o limbă/canelură (TG) și o îmbinare inelară (RJ).

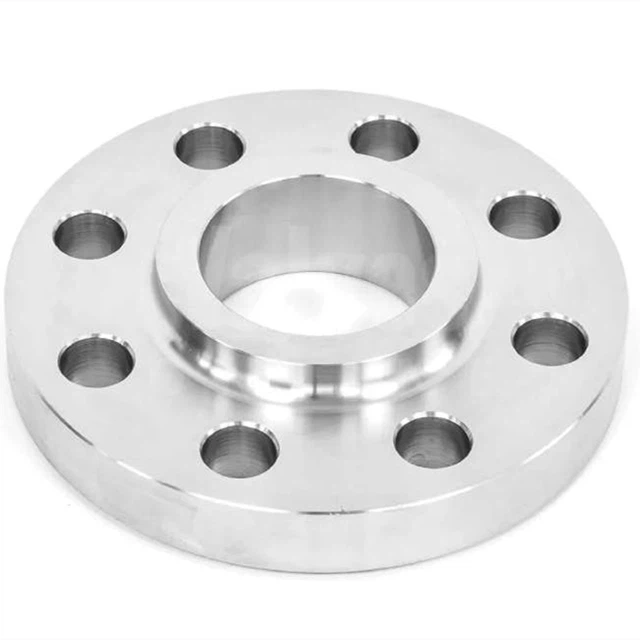

Detalii despre alunecare pe flanșă
Rezistența calculată dintr-o alunecare pe flanșă sub presiune internă este de ordinul a două treimi decât a flanșilor gâtului de sudare, iar viața lor sub oboseală este de aproximativ o treime cea a acesteia din urmă.
Conexiunea cu țeava se face cu 2 sudură de file, precum și la exterior, precum și la interiorul flanșei. Măsura x pe imagine sunt aproximativ:
Grosimea peretelui conductei + 3 mm.
Acest spațiu este necesar, pentru a nu deteriora fața flanșă, în timpul procesului de sudare.
Un dezavantaj al flanșei este acest principiu întotdeauna în primul rând, o țeavă trebuie sudată și apoi doar o montare. Nu este posibilă o combinație de flanșă și cot sau flanșă și tee, deoarece amenajările numite nu au un capăt drept, care a alunecat complet în alunecare pe flanșă.
Aplicații
Se aplică pe scară largă în petrol, gaze, chimice, centrale electrice, șantier naval, farmacie, lapte, bere, băutură, conservare a apei și așa mai departe.
Rezumat
● Metoda conexiunii:
● Flanșa de alunecare este conectată prin sudare cu file.
● Flanșa de sudură prin priză este conectată prin sudare prin priză.
● Scenariu de aplicație:
● Flanșele de sudură plană sunt potrivite pentru sisteme de conducte cu presiune medie și cu diametru larg.
● Flanșele de sudură prin priză sunt aplicabile sistemelor de conducte care sunt supuse fluctuațiilor de înaltă presiune și temperatură.
